Zhejiang Weide Electric Co., Ltd. je jedným z popredných výrobcov a dodávateľov tenkovrstvových optočlenov v Číne. S bohatými skúsenosťami vás srdečne vítame, aby ste si kúpili najnovší tenkovrstvový optočlen z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a nízku cenu. Kontaktujte nás pre bezplatnú vzorku.

Podrobnosti o produkte

Názov: Tenkovrstvový optočlen

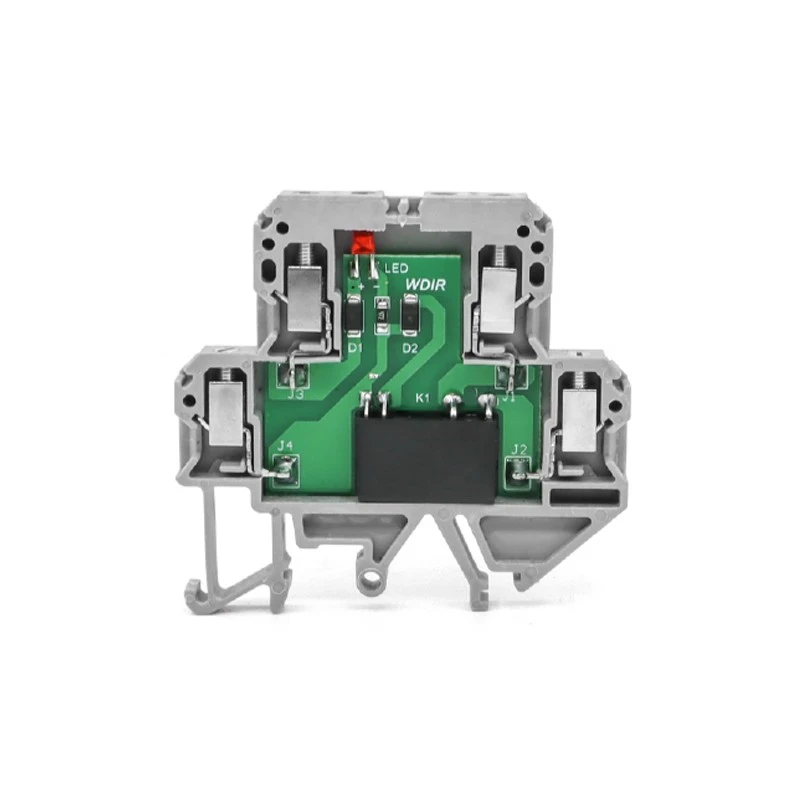

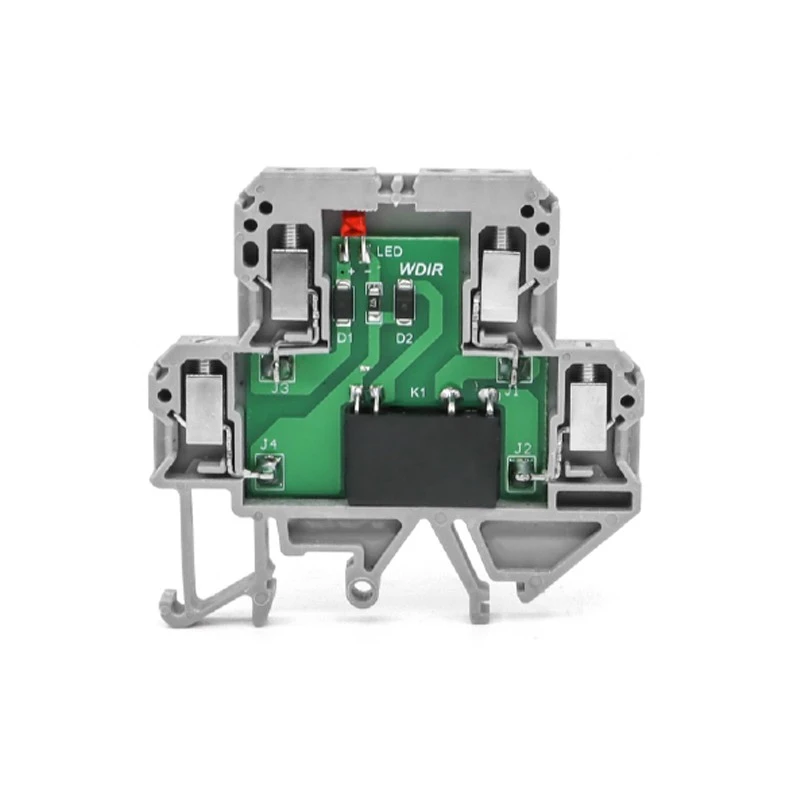

Model: WHF-5VDCR/WHF-12VDCR/WHF-14VDCR

Tenkovrstvový optočlen využíva ultra{0}}tenký dizajn s hrúbkou iba 6,2/8,2 mm, čím šetrí inštalačný priestor. Podporuje vstup 5/12 V DC, nízku spotrebu energie (asi 24 mA), rýchlu odozvu a krátky čas nasávania/uvoľňovania. Výstupná svorka podporuje 250VAC/110VDC, záťaž 5A, s dlhou životnosťou kontaktov, mechanickou životnosťou 2 × 10 ⁷ krát a elektrickou životnosťou 1 × 10 ⁵ krát. Vysoké izolačné napätie (2500 Vac medzi cievkami/kontaktmi), silná{17}}schopnosť proti rušeniu, tenkovrstvový optočlen vhodný pre vodiče 0,5-4mm², ktorý spĺňa požiadavky na stabilnú izoláciu a prepínanie signálu v priemyselných scenároch.

Hlavný účel

1. Izolácia signálu riadiaceho systému PLC/DCS:2. Riadenie nízkeho napätia vysokonapäťové zaťaženie:

3. Scenár rozvádzača s vysokou hustotou: 4. Proti rušeniu a elektrická izolácia:

Technický parameter

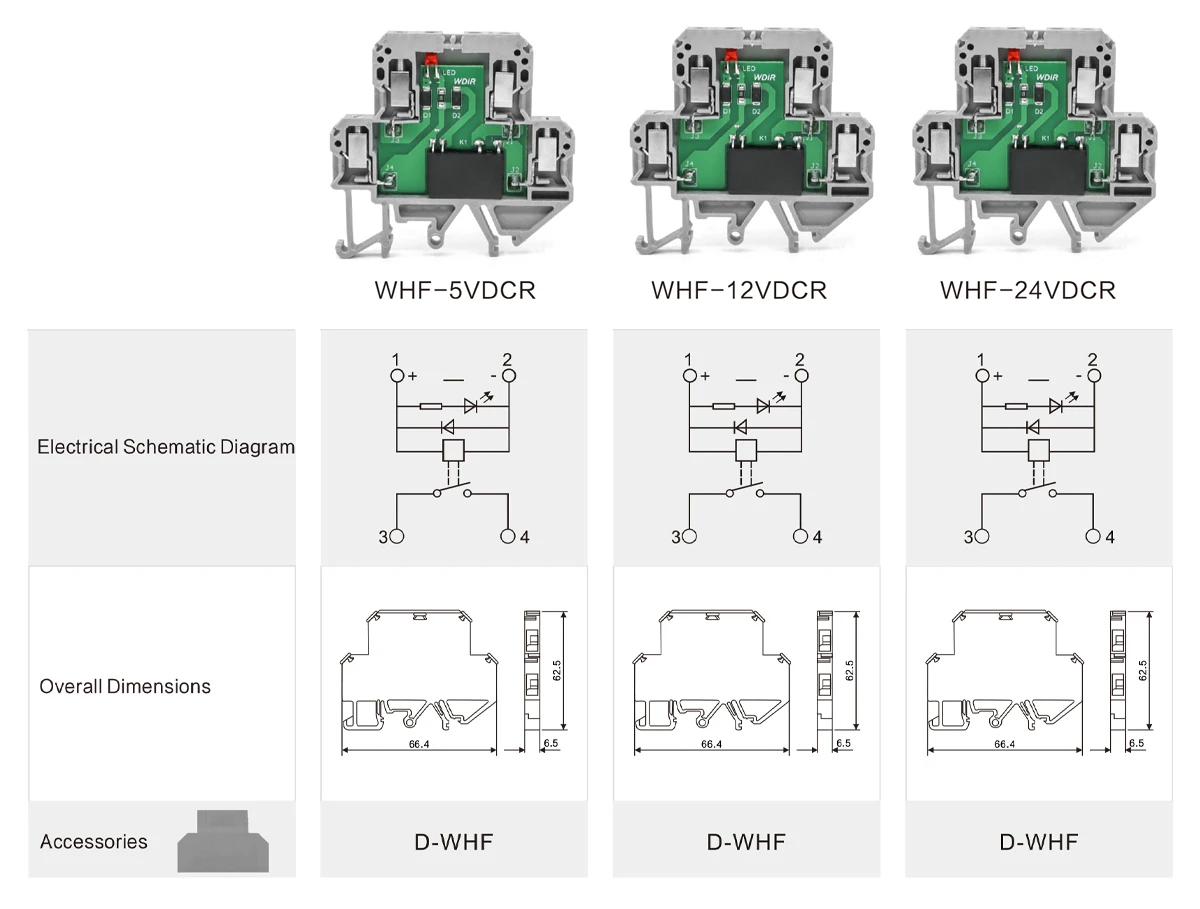

Model	WHF-5VDCR/WHF-12VDCR/WHF-14VDCR
Certifikácia	RoHS, CCC, ISO: 9001, CE
Vstupné napätie	5vdc±10%	12vdc±10%	24vdc±10%
Vstupný prúd	≈24 mA	≈24 mA	≈7,5 mA
Natiahnite-napätie	85 % Ue	85 % Ue	85 % Ue
Uvoľnite napätie	30 % Ue	30 % Ue	30 % Ue
Potiahnite-včas	8 ms	8 ms	8 ms
Čas uvoľnenia	4 ms	4 ms	4 ms
Maximálne výstupné napätie	250VAC/110VDC	250VAC/110VDC	250VAC/110VDC
Maximálny výstupný prúd	5A	5A	5A
Maximálna prevádzková frekvencia (menovité zaťaženie)	180-krát za minútu	180-krát za minútu	180-krát za minútu
Kontaktný materiál	AgCdo	AgCdo	AgCdo
Mechanická životnosť	2×10₇	2×10₇	2×10₇
Elektrická životnosť	1×10₅	1×10₅	1×10₅
Parametre izolácie
Cievka/kontakt	2500 Vac	2500 Vac	2500 Vac
Cievka/kontakt (normálne otvorený)	1000 Vac	1000 Vac	1000 Vac
Stupeň znečistenia	2	2	2
Prierez{0}}dirigentom (americký štandard)	AWG20~12	AWG20~12	AWG20~12
Prierez{0}}dirigentom	0,5 mm² ~ 4 mm²	0,5 mm² ~ 4 mm²	0,5 mm² ~ 4 mm²

Technický parameter

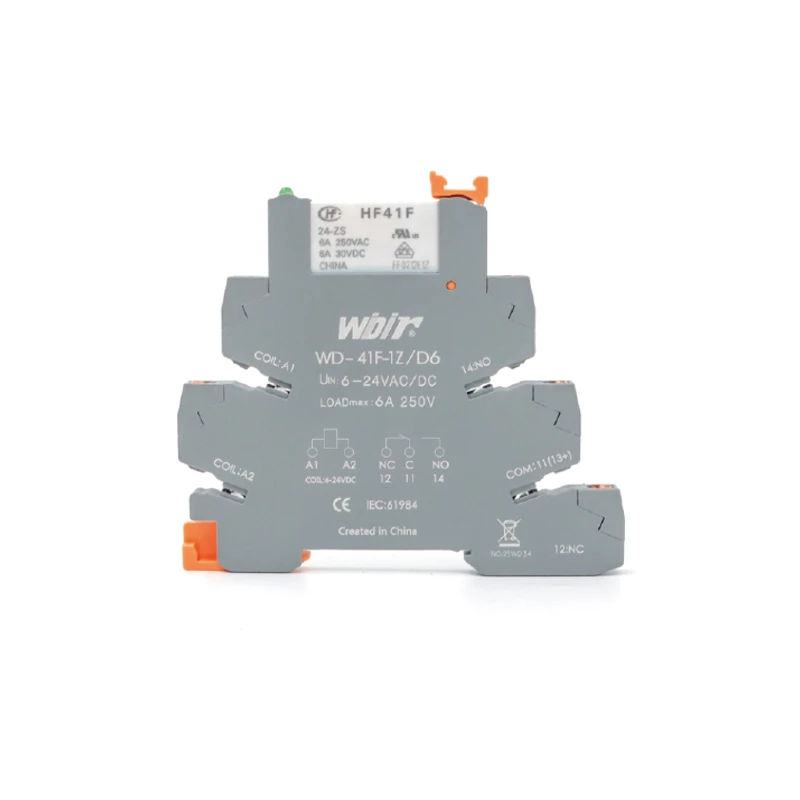

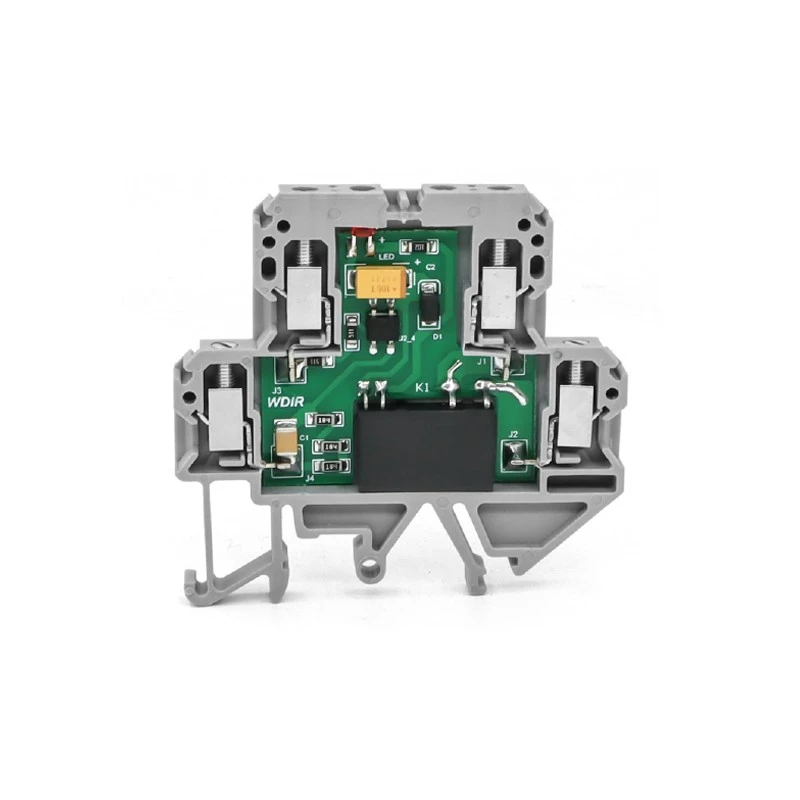

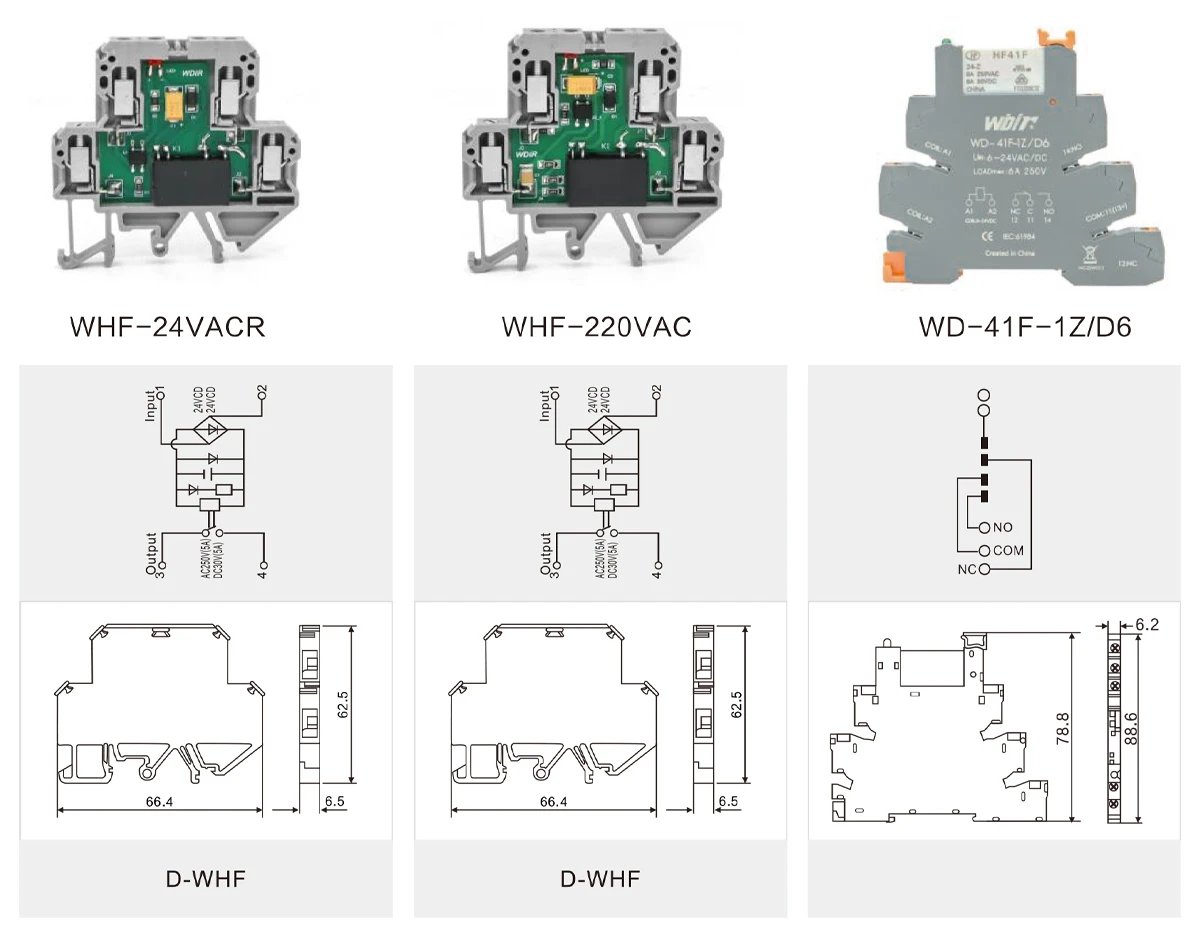

Model	WHF-24VACR/WHF-220VAC/WD-41F-1Z/D6
Certifikácia	RoHS, CCC, ISO: 9001, CE
Vstupné napätie	24vdc/dc±10%	220 V DC / 220 V DC	30 V DC
Vstupný prúd	≈7,5 mA	≈3,0 mA	5A
Natiahnite-napätie	85 % Ue	85 % Ue	-
Uvoľnite napätie	30 % Ue	30 % Ue	-
Potiahnite-včas	8 ms	8 ms	-
Čas uvoľnenia	4 ms	4 ms	-
Maximálne výstupné napätie	250VAC/110VDC	250VAC/110VDC	-
Maximálny výstupný prúd	5A	5A	-5A
Maximálna prevádzková frekvencia (menovité zaťaženie)	180-krát za minútu	180-krát za minútu	-
Kontaktný materiál	AgCdo	AgCdo	-
Mechanická životnosť	2×10₇	2×10₇	1×50₃
Elektrická životnosť	1×10₅	1×10₅	1×10₅
Parametre izolácie
Cievka/kontakt	2500 Vac	2500 Vac	-
Cievka/kontakt (normálne otvorený)	1000 Vac	1000 Vac	-
Stupeň znečistenia	2	2	2
Prierez{0}}dirigentom (americký štandard)	AWG20~12	AWG20~12	-
Prierez{0}}dirigentom	0,5 mm² ~ 4 mm²	0,5 mm² ~ 4 mm²	0,5 mm² ~ 4 mm²
